Persönliche Galerie von A.l.e.x.

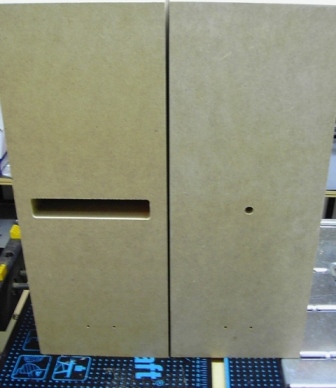

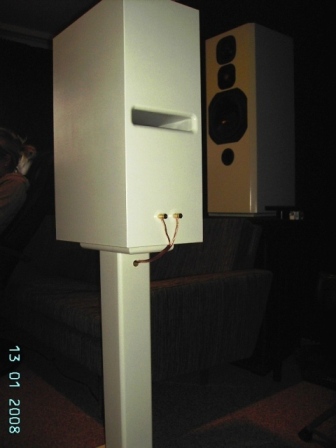

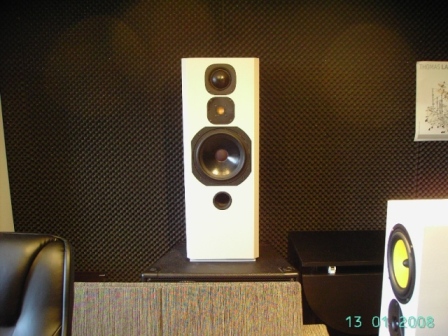

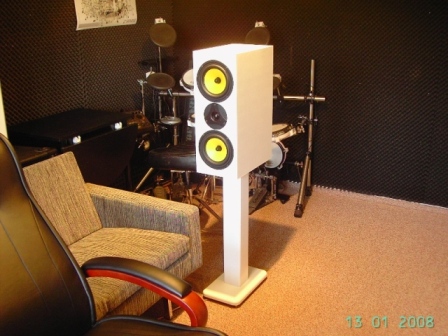

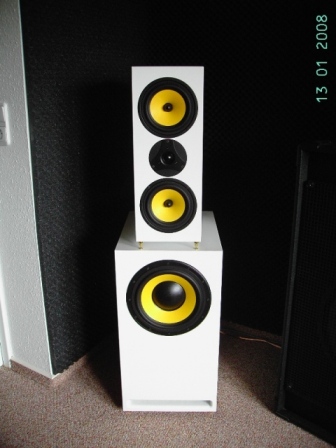

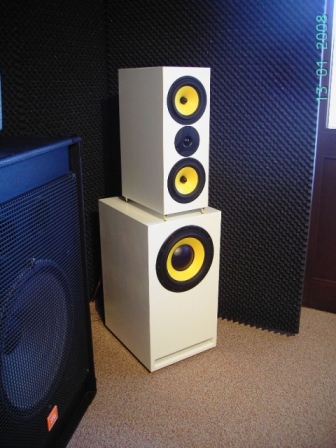

Focal OPAL als Surround Back Speaker Rückansicht Surround Speaker Surround Speaker mit Ständer aus MDF (mit Flachdübel verleimt) Front Speaker rechts Front Speaker links
Titel: 22
Verfasst am: Fr März 14, 2008 11:15 pm
Aufrufe: 788
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 21
Verfasst am: Fr März 14, 2008 11:15 pm
Aufrufe: 784
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 20
Verfasst am: Fr März 14, 2008 11:14 pm
Aufrufe: 864
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 19
Verfasst am: Fr März 14, 2008 11:13 pm
Aufrufe: 815
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 18
Verfasst am: Fr März 14, 2008 11:12 pm
Aufrufe: 811
Bewertung: nicht bewertet
Kommentare: 0

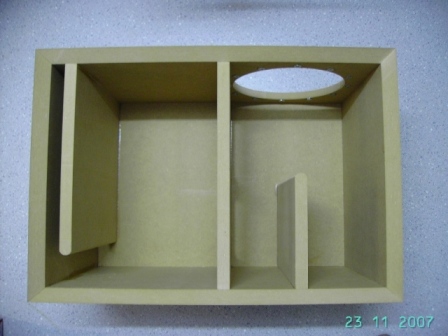

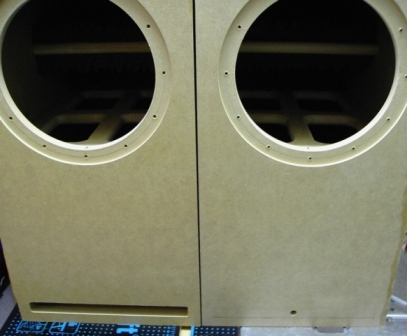

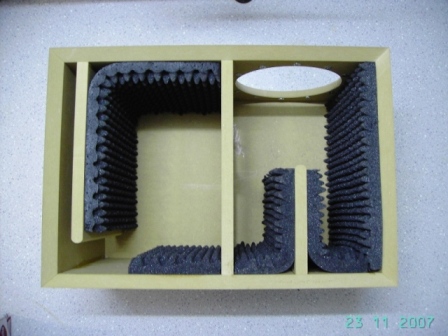

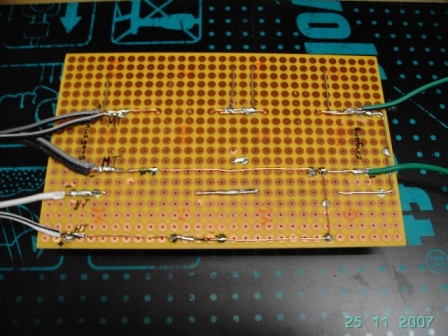

Rückseite der gelöteten Platine (ich hoffe, das ist seitens MZ ok, die Vorderseite habe ich absichtlich schon weggelassen) Das Gleiche bei dem Imag-Gehäuse. Ein weiterer Vorteil ist, dass man so einen sauberen Radius in den Eckbereichen hinbekommt. Die Bassreflexkanal-Öffnung habe ich erst an dem fertigen Gehäuse ausgefräst. Erst ein Loch gebohrt und dann mit dem Bündigfräser einmal rund herum gefräst. Vorteil: egal, wie das Brett für den Kanal verleimt wurde, man hat immer einen sauberen Übergang zwischen Gehäuse und Kanal. Dämmung mit Noppenschaum Subwoofergehäuse verleimt. Die Imag-Gehäuse habe ich mit Flachdübel verleimt und mit Schraubzwingen fixiert. Bei den Subwoofern habe ich nur Klebeband verwendet ohne Flachdübel. Prinzipiell funktionieren beide Varianten. Da meine Flachdübelfräse aber in der 45°-Stellung nicht parallel zur Außenkante fräsen kann, war für mich die Klebeband-Variante die bessere Wahl.
Titel: 13
Verfasst am: Fr März 14, 2008 11:09 pm
Aufrufe: 810
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 12
Verfasst am: Fr März 14, 2008 11:08 pm
Aufrufe: 726
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 11
Verfasst am: Fr März 14, 2008 11:07 pm
Aufrufe: 802
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 10
Verfasst am: Fr März 14, 2008 11:06 pm
Aufrufe: 803
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 09
Verfasst am: Fr März 14, 2008 11:05 pm
Aufrufe: 787
Bewertung: nicht bewertet
Kommentare: 0

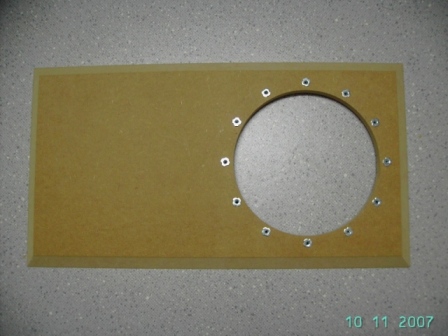

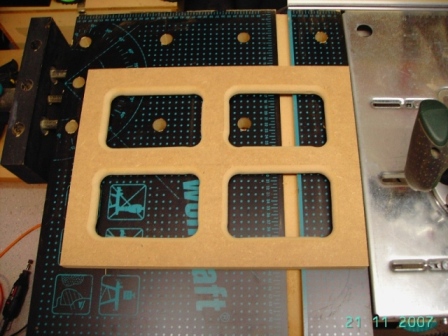

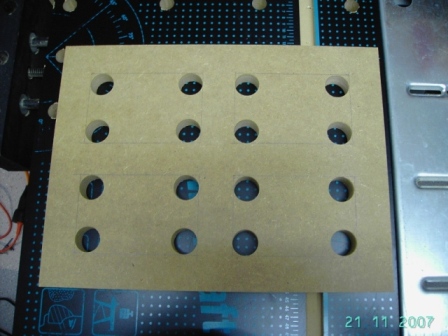

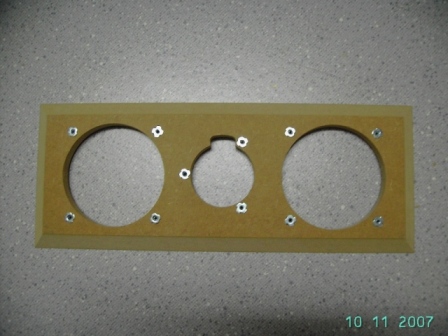

Versteifungsbrett, Öffnungen mit der Stichsäge ausgesägt und mit der Oberfräse Radius eingebracht Versteifungsbrett für Subwoofer, vorgebohrt Sub-Frontseite mit Einschlagmutter M4 Frontplatte mit Einschlagmutter M4 zum Anschrauben der Chassis. Wichtig! Die Chassis müssen gekennzeichnet werden, damit sie später wieder in derselben Frontplatte verbaut werden können, ansonsten stimmen die Bohrungen nicht mehr. Frontplatte nach dem Entfernen der Stege.
Titel: 08
Verfasst am: Fr März 14, 2008 11:04 pm
Aufrufe: 727
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 07
Verfasst am: Fr März 14, 2008 11:03 pm
Aufrufe: 744
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 06
Verfasst am: Fr März 14, 2008 11:02 pm
Aufrufe: 912
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 05
Verfasst am: Fr März 14, 2008 11:01 pm
Aufrufe: 778
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 04
Verfasst am: Fr März 14, 2008 11:01 pm
Aufrufe: 742
Bewertung: nicht bewertet
Kommentare: 0

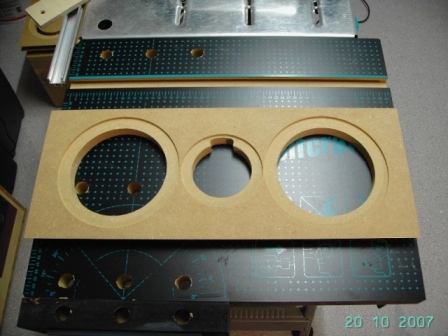

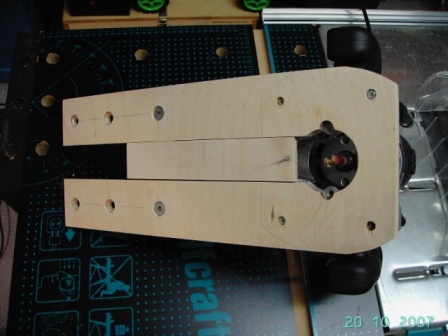

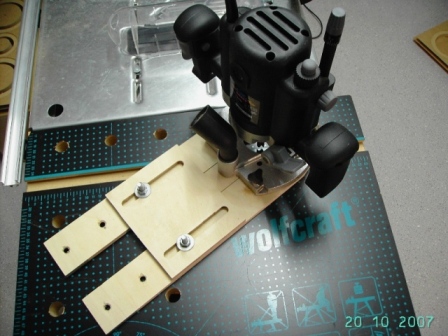

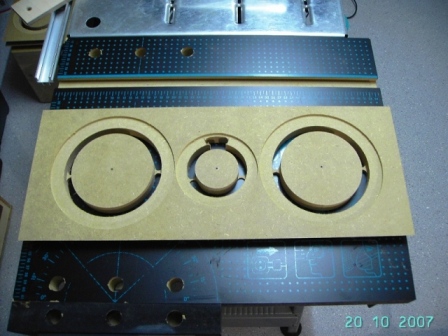

beim Ausfräsen der Chassis-Öffnungen ist es von Vorteil, jeweils 2 Stege einer Öffnung stehen zu lassen, so kann notfalls noch was korrigiert werden. Außerdem ist ansonsten keine exakte Führung der Oberfräse gewährleistet. Fräszirkel, Unterseite hier mein selbstgebauter Fräszirkel. Die abgebildete Aldi-Oberfräse hat gute Dienste geleistet, mit ihr habe ich alle Chassis-Fräsungen durchgeführt. Einzig die Säulenführung ist Schrott. Da ich von den Möglichkeiten einer Oberfräse so begeistert war, habe ich mir noch während des Projektes eine Bosch-Fräse zugelegt.
Titel: 03
Verfasst am: Fr März 14, 2008 11:00 pm
Aufrufe: 746
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 02
Verfasst am: Fr März 14, 2008 10:58 pm
Aufrufe: 741
Bewertung: nicht bewertet
Kommentare: 0
 		Titel: 01
Verfasst am: Fr März 14, 2008 10:57 pm
Aufrufe: 772
Bewertung: nicht bewertet
Kommentare: 0
